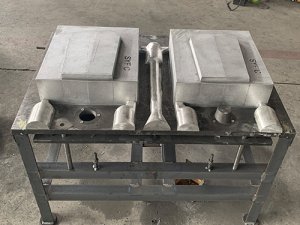

铁模覆砂生产线7

覆膜砂的特点：具有适宜的强度性能；流动性好，制出的砂型、砂芯轮廓清晰，组织致密，能够制造出复杂的砂芯；砂型（芯）表面质量好，表面粗糙度可达Ra=6.3～12.5μm，尺寸精度可达CT7～CT9级；溃散性好，铸件容易清理。

适用范围：覆膜砂既可制作铸型又可制作砂芯，覆膜砂的型或芯既可互相配合使用又可与其它砂型（芯）配合使用；不仅可以用于金属型重力铸造或低压铸造，也可以用于铁型覆砂铸造，还可以用于热法离心铸造；不仅可以用于铸铁、非铁合金铸件的生产，还可以用于铸钢件的生产。

覆膜砂组成

一般由耐火材料、粘结剂、固化剂、润滑剂及添加剂组成。

（1）耐火材料是构成覆膜砂的主体。对耐火材料的要求是：耐火度高、挥发物少、颗粒较圆整、坚实等。一般选用擦洗硅砂。对硅砂的要求是：SiO2含量高（铸铁及非铁合金铸件要求大于90%，铸钢件要求大于）；含泥量不大于0.3%（为擦洗砂）--[水洗砂含泥量规定小于；粒度①分布在相邻3～5个筛号上；粒形圆整，角形因素应不大于1.3；酸耗值不小于5ml。

（2）粘结剂普遍采用酚醛树脂。

（3）固化剂通常采用乌洛托品；润滑剂一般采用硬脂酸钙，其作用是防止覆膜砂结块，增加流动性。添加剂的主要作用是膜砂的性能。

（4）覆膜砂的基本配比成分配比（质量分数，%）说明：原砂100擦洗砂，酚醛树脂1.0～3.0占原砂重，乌洛托品（水溶液2）10～15占树脂重，硬脂酸钙5～7占树脂重，添加剂0.1～0.5占原砂重。1：2）10～15占树脂重，硬脂酸钙5～7占树脂重，添加剂0.1～0.5占原砂重。
